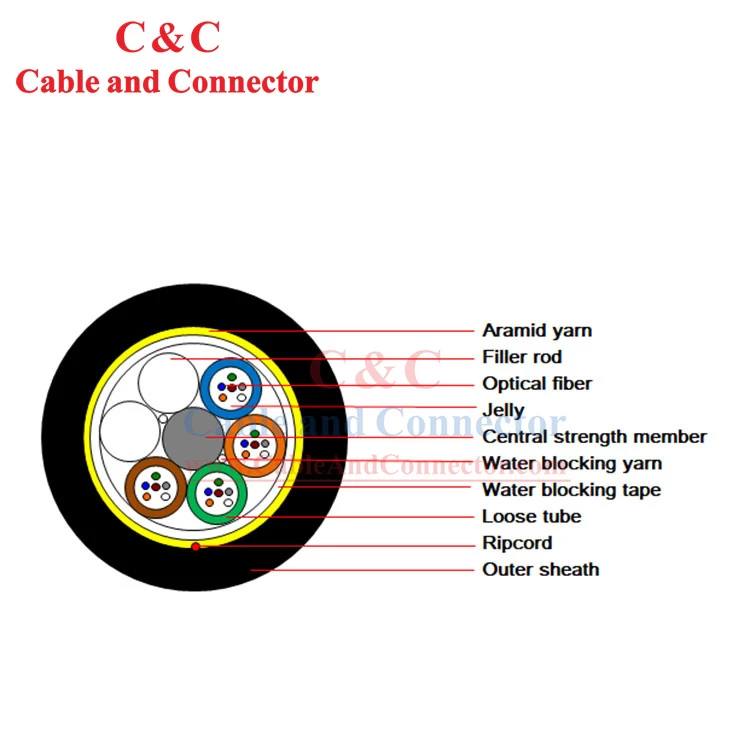

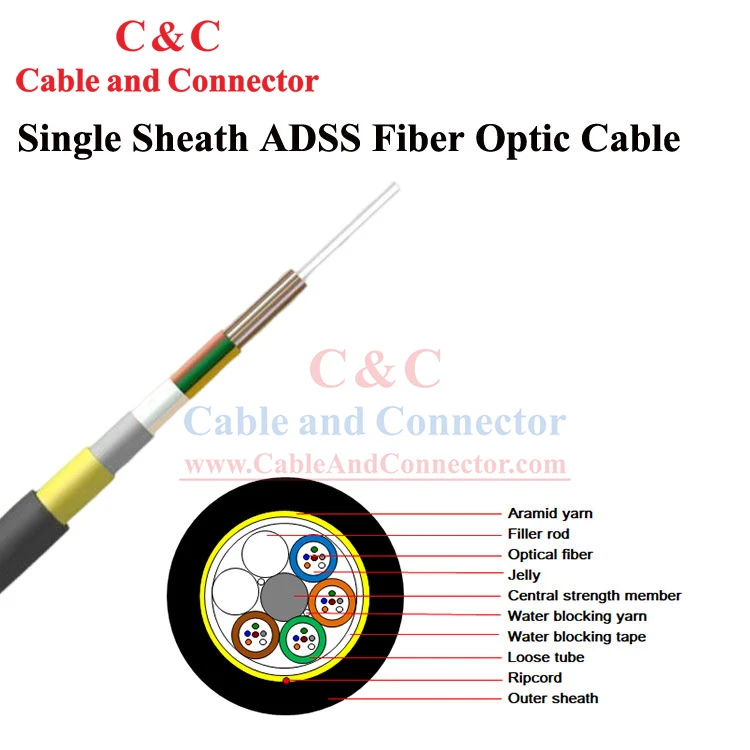

Kabel Fo ADSS, ADSS kabeliai sukonstruoti naudojant dielektrinę (ne metalinę) šerdį, kuri užtikrina puikią elektros izoliaciją ir atsparumą elektromagnetiniams trukdžiams. Šerdį supa aramidinių verpalų sluoksniai ir oro sąlygoms atspari išorinė striukė. Ši konstrukcija užtikrina kabelio patvarumą ir gebėjimą atlaikyti atšiaurias aplinkos sąlygas, tokias kaip stiprus vėjas, ledas ir temperatūros svyravimai, laisva vamzdžio konstrukcija, vamzdeliai užpildyti želė, elementai (vamzdžiai ir užpildo strypai, kai reikia) išdėstyti aplink nemetalinį centrinį stiprumą. elementas, poliesterio siūlai, naudojami kabelio šerdies surišimui, vandenį sulaikanti juosta, apvyniota kabelio šerdimi, aramidiniai siūlai, sutvirtinti virvelė ir PE išorinis apvalkalas.
ADSS šviesolaidinio kabelio privalumai
1. Statybos darbai nesudėtingi. Tai pašalina stulpų, plieninių sruogų pakabos laidų montavimo ir skriemulių pakabinimo ant pakabos laidų procedūras optiniams kabeliams nustatyti. Jis gali būti naudojamas kaip elektros linija. Tokiu būdu skrendant tiesiai per laukus, griovius ir upes.
2. Ryšio linijos ir elektros linijos yra atskiros sistemos, nesvarbu, kuri linija sugenda, priežiūra ir remontas neturės įtakos vienas kitam.
3. Palyginti su elektros sistemoje naudojamais sujungtais ir suvyniotais optiniais kabeliais, ADSS nėra prijungtas prie maitinimo fazės laido arba įžeminimo laido ir yra pastatytas tik ant bokšto.
4. Optinis kabelis puikiai veikia didelio intensyvumo elektriniuose laukuose, jame nėra elektromagnetinių trukdžių, o išorinis apvalkalas pagamintas iš specialių medžiagų, kad būtų išvengta žaibo smūgių.
5. Praleidžiamas susisiekimo linijų apžiūros ir bokšto statybos procesas, kas supaprastina inžinerinę statybą.
6. Optinio kabelio skersmuo yra mažas, o svoris yra lengvas, todėl sumažėja ledo ir vėjo poveikis optiniam kabeliui, taip pat sumažėja bokšto ir atramos apkrova. Maksimalus Maksimalus bokšto išteklių naudojimas ir jis bus plačiai naudojamas aukštos įtampos perdavimo linijose, mažesnėse nei 500 KV.
Struktūros parametras
|
Prekė |
Turinys |
Vienetas |
Vertė |
|
Skaidulų skaičius |
Skaičius |
/ |
24 |
|
Kabelio konstrukcija |
/ |
/ |
1+6 |
|
Pluošto Nr |
Skaičius |
/ |
6 |
|
Laisvas vamzdis |
Skaičius |
/ |
4 |
|
Centrinės jėgos narys |
Medžiaga |
/ |
FRP |
|
Išorinis apvalkalas |
Medžiaga |
/ |
PE |
|
Spalva |
/ |
JUODA |
|
|
Kabelio skersmuo |
±5% |
Mm |
9.8 |
|
Kabelio svoris |
±10% |
kg/km |
68 |
|
Oro sąlygos |
Ledas ir vėjas |
/ |
Be ledo ir vėjo greitis: 20 m/s |
|
Span |
Maks. |
m |
120M |
|
Pradinis nuosmukis |
/ |
% |
1.2 |
Mechaninis ir aplinkosauginis veikimas
|
Prekė |
Turinys |
Vertė |
|
Maks. tempimo apkrova |
KILIMĖLIS |
2000 N |
|
Maks. atsparumas gniuždymui |
Trumpalaikis |
1000 N/100 mm |
|
Min. lenkimo spindulys |
Montavimas |
20 x kabelio skersmuo |
|
Operacija |
10 x kabelio skersmuo |
|
|
Temperatūros diapazonas |
Operacija |
-20 laipsnis ~ +70 laipsnis |
|
Montavimas |
-5 laipsnis ~ +55 laipsnis |
|
|
Sandėliavimas/transportavimas |
-20 laipsnis ~ +70 laipsnis |
Pagrindinis mechaninio veikimo bandymas
|
Prekė |
TEst Metodas |
Priėmimo sąlyga |
|
Tempimo stiprumas IEC 60794-1-2-E1 |
- Apkrova: MAT - Kabelio ilgis: apie 50m - Įkrovimo laikas: 1min |
- Skaidulų deformacija £ 0,33 % – Nuostolių pokytis £ 0,1 dB@1550 nm po bandymo. - Netrūksta pluoštas ir nepažeistas apvalkalas. |
|
Suspaudimo testas IEC 60794-1-2-E3 |
- Apkrova: trumpalaikis sutraiškymas - Įkrovimo laikas: 1min |
– Nuostolių pokytis £ 0,1 dB@1550 nm po bandymo. - Netrūksta pluoštas ir nepažeistas apvalkalas. |
Pastaba: „Slopinimo pokyčių nėra“ laikoma, kad slopinimo pokyčiai yra mažesni arba lygūs 0,05 dB.
Optinis pluoštas
|
Prekė |
Turinys |
Vertė |
|
G.652D Optinės charakteristikos |
||
|
Silpninimas |
@ 1310 nm |
Mažesnis arba lygus 0.36 dB/km |
|
@ 1550 nm |
Mažesnis arba lygus 0.22dB/km |
|
|
Sklaida |
@1288nm-1339nm |
Mažesnis arba lygus 3,5 ps/ (nm·km) |
|
@ 1550 nm |
Mažesnis arba lygus 18ps/ (nm·km) |
|
|
Nulinės dispersijos bangos ilgis |
1300 nm -1324 nm |
|
|
Nulinės dispersijos nuolydis |
Mažiau arba lygus 0.092ps/ (nm2·km) |
|
|
Režimo lauko skersmuo (MFD) |
@ 1310 nm |
9.2±0.4μm |
|
@ 1550 nm |
10.4±0.8μm |
|
|
Kabelio atjungimo bangos ilgis λcc (nm) |
Mažesnis arba lygus 1260 nm |
|
|
Mikro lenkimo slopinimas |
@1550 nm (100 apsisukimų; Φ60 mm) |
Mažiau arba lygu 0.05dB |
|
Ryšio poliarizacijos dispersija (PMDQ) |
Mažiau nei arba lygus 0.1ps/km1/2 |
|
Dizaino būklė
|
Projektas I |
II projektas |
|
Pluošto šerdys |
Pluošto šerdys |
|
Montavimo tarpas |
Maks. leistina įtampa |
|
Įtampos laipsnis |
Įtampos laipsnis |
|
Maks., Min., Vid. temperatūros |
|
|
Maks. vėjo greitis |
|
|
Maks. ledo dangos storis |
|
