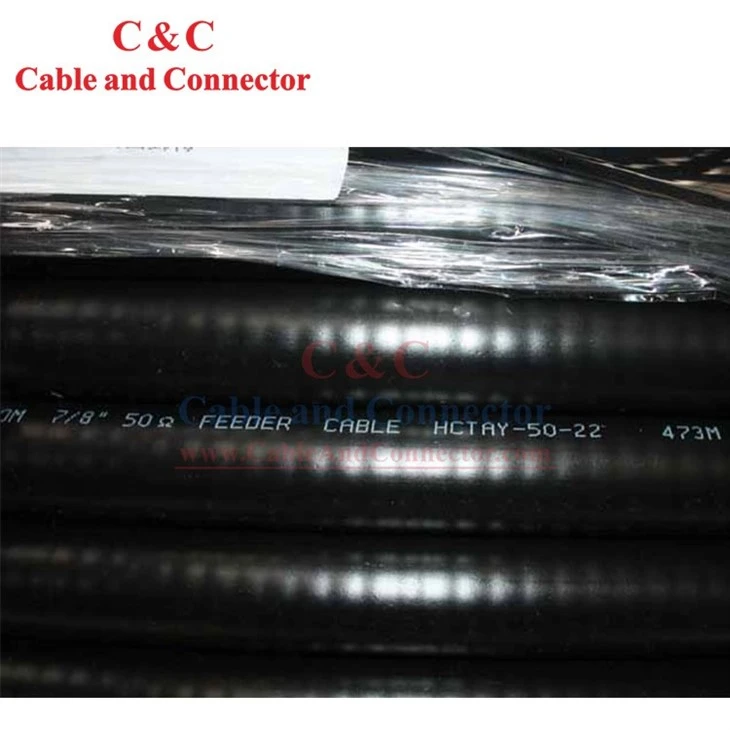

Mc Feeder Cable {{0}}/4" RF tiekimo kabelis, taikymas: RF tiekimo kabeliai naudojami įvairiose srityse, įskaitant kabelinės televizijos paskirstymo sistemas, radijo transliacijas, korinio ryšio tinklus, "Wi-Fi" tinklus, radarų sistemos, palydovinis ryšys ir kt. Jie atlieka itin svarbų vaidmenį perduodant RF signalus tarp antenų, siųstuvų, imtuvų ir kitų komponentų. Vidinis laidininkas: 13,1±{{10}},1 mm varinis vamzdis + izoliacija : 32,5±0,25 mm putplasčio PE + išorinis laidininkas: 35,7±0,3 mm žiedinis gofruotas varinis vamzdis + apvalkalas: 38,8±0,30 mm LLDPE arba ugniai atsparus PE yra neprivalomas, PAKAVIMAS: 500 M / MEDINIS BUGNAS.
Tipai
Yra keli įprasti RF tiekimo kabelių tipai, įskaitant bendraašį kabelį, subalansuotą tiekimo kabelį ir atvirą laidų liniją. Tarp jų labiausiai paplitęs yra koaksialinis kabelis, kurį sudaro vidinis centrinis laidininkas, izoliacijos sluoksnis, išorinis ekranavimas ir apvalkalas.
Elektrinės charakteristikos
|
Vidinio laidininko nuolatinės srovės varža (Ω/km) |
0.78 |
|
Išorinio laidininko nuolatinės srovės varža (Ω/km) |
0.66 |
|
Charakteristinė varža (Ω) |
50±1.5 |
|
Talpa (p F/m) |
76 |
|
Greitis (%) |
88 |
|
Dielektrinis stiprumas (KV) |
10.0 |
|
Izoliacijos varža (MΩ/km) |
＞1×104 |
|
Didžiausia galia (KV) |
205 |
|
Didžiausia įtampa (V) |
4300 |
|
Ribinis dažnis (GHz) |
3.7 |
|
Slopinimas ir vidutinė galia (didžiausia slopinimo vertė turi būti 105 % vardinės slopinimo vertės) |
|
|
Dažnis (MHz) |
Silpninimas (@20 laipsnių , d B/100 m) |
Vidutinė galia (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800MHz ~ 1000MHz |
1.10 |
|
1700MHz ~ 2500MHz |
1.15 |
|
2500MHz ~ 3000MHz |
1.20 |
Pastaba:
Ugniai atspariam lizdo kabeliui rekomenduojama temperatūra:
Saugojimas: -30 laipsnis ~+80 laipsnis
Diegimas: -25 laipsnis ~+60 laipsnis
Darbinė temperatūra: -30 laipsnis ~+80 laipsnis
Tipas
|
Standartinis kabelis HCTAY-50-32 Ugniai atsparus kabelis HCTAYZ-50-32 |
||
|
Statyba |
||
|
Vidinis laidininkas |
Medžiaga |
Varinis vamzdis |
|
Skersmuo (mm) |
13.1±0.1 |
|
|
Izoliacija |
Medžiaga |
Putotas PE |
|
Skersmuo (mm) |
32.5±0.25 |
|
|
Išorinis laidininkas |
Medžiaga |
Žiedinis gofruotas varinis vamzdis |
|
Skersmuo (mm) |
35.7±0.3 |
|
|
Striukė |
Medžiaga |
LLDPE arba ugniai atsparus PE |
|
Min. storis (mm) |
＞1.2 |
|
|
Skersmuo (mm) |
38.8±0.30 |
|
Mechaninės charakteristikos
|
Lenkimo spindulys (mm) |
Vienetinis posūkis |
200 |
|
Pakartotinis lenkimas |
380 |
|
|
Tempimo stipris (N) |
2500 |
|
|
Kabelio svoris (kg/km) |
880 |
|
|
Rekomenduojama temperatūra ( laipsniai ) |
Sandėliavimas |
-70~+85 |
|
Montavimas |
-40~+60 |
|
|
Veikiantis |
-55~+85 |
|
●Gaminiai atitinka RoHS reikalavimą, o pagal RoHS reikalavimus galite matyti RoHS ženklą ant išorinės pakuotės
